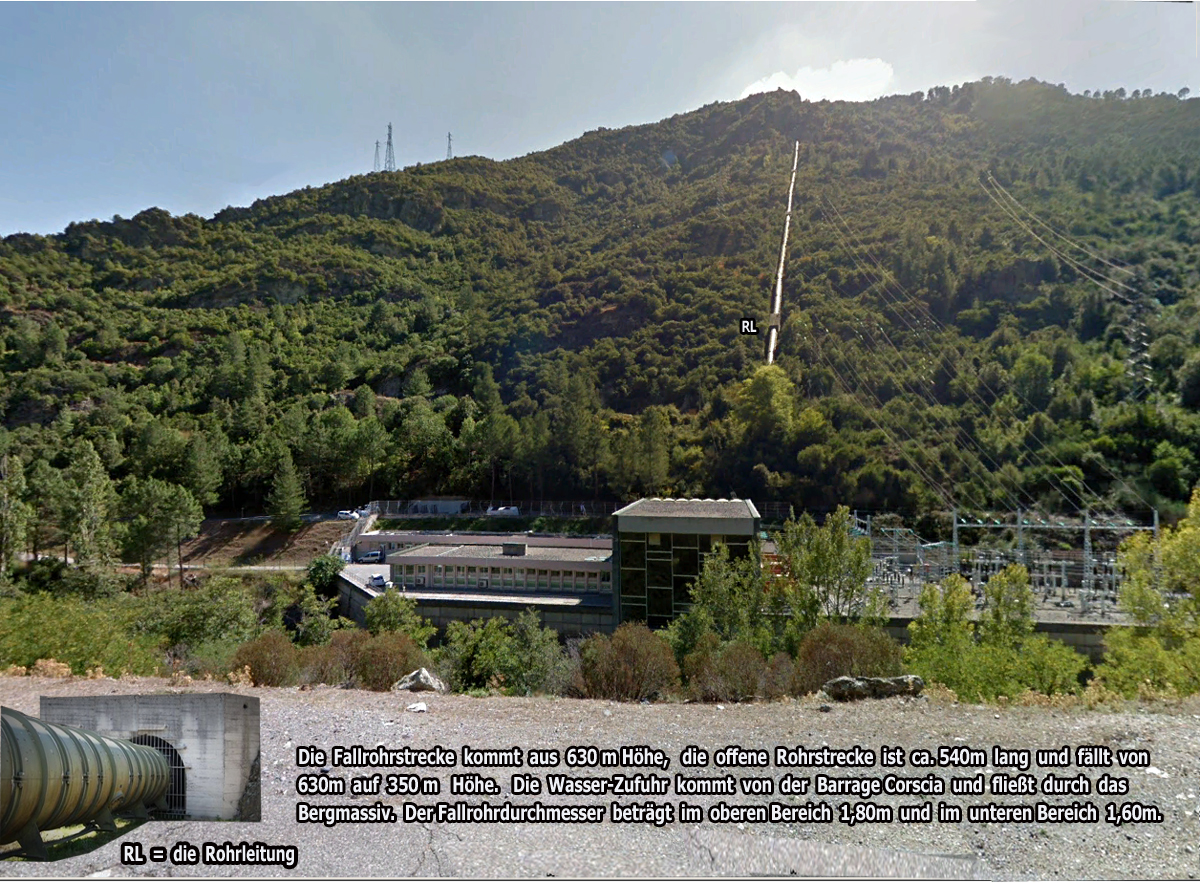

Die Rohrdurchmesser variieren zwischen 160 bis 225 cm.
Im oberen Bereich ist der Durchmesser meist etwas größer als im unteren Bereich.
Die Betonblöcke dienen dem Schutz und der Sicherheit der Rohrstrecke und beinhalten einen Sperrschieber.

< Vorheriges Bild / prev. image

Bild 17_wkw-castirla-b3/image 17 of 44
Bild in Originalgröße/full size image
Es gibt untere Bilder!

Nächstes Bild / next image >

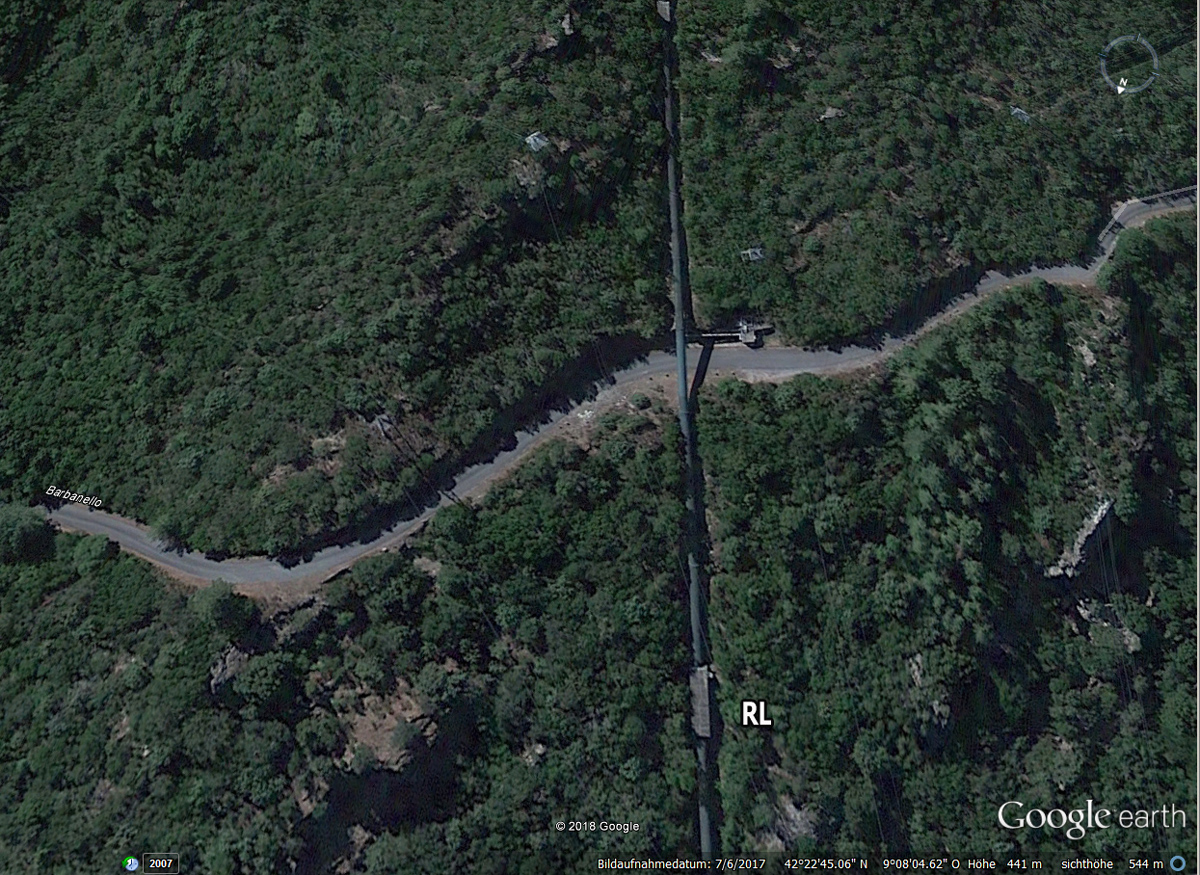

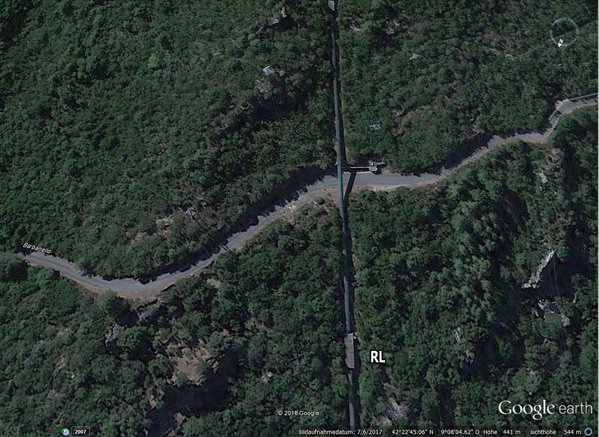

RL die Rohrleitung. In diesen Betonblöcken wird auch der Rohrdurchmesser geändert
und hier befinden sich zur Sicherheit der Rohrstrecke auch die Absperrschieber.
Ein Gefälle von 280m Höhenunterschied auf einer Länge von 540m ergibt ein Gefälle von 52%
Bei diesem Relativgefälle von 280m H auf 540m L ergibt das Gefälle 280:540 den Wert 0,518518518.
Von diesem Wert ist der Arcustangens "tan-1"" (Tangens hoch -1) zu beziehen.
Der Arcustangens des Relativ-Gefälles ergibt den Neigungswinkel. In diesem Fall ergibt der Arcustangens
von 0,5185185 den Winkel 27,4075746 - gerundet also einen Neigungswinkel von 27,41°
Da rauscht das Wasser druckvoll auf die Turbinen.
